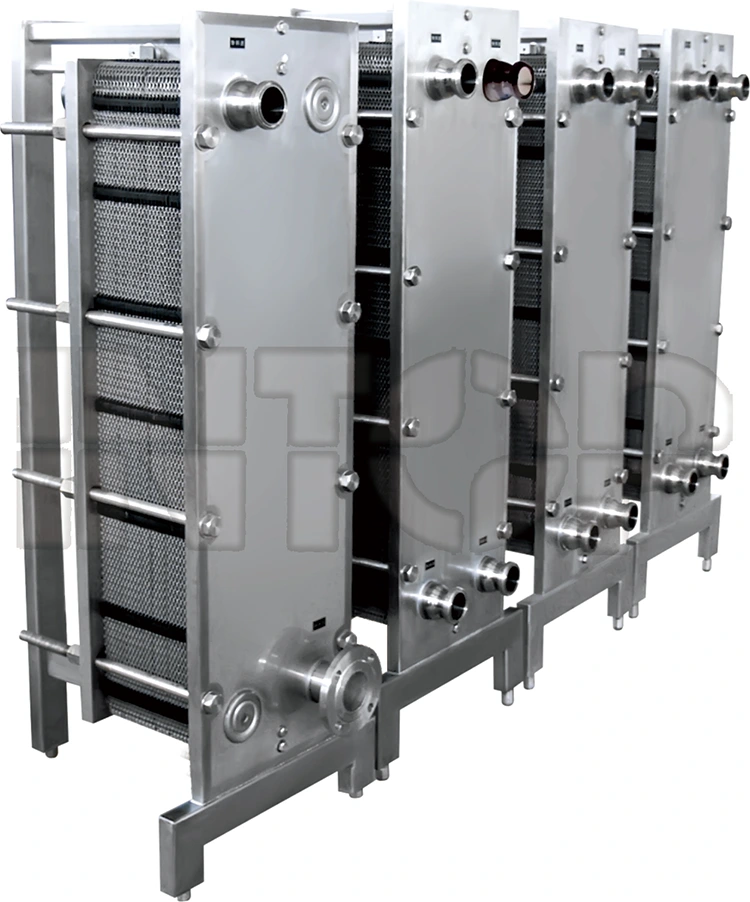

پلیٹ ہیٹ ایکسچینجر

پلیٹ ہیٹ ایکسچینجر ایک نئی قسم کی اعلی کارکردگی کا ہیٹ ایکسچینجر ہے جو دھات کی پلیٹوں پر مشتمل ہے جس میں کچھ نالیدار شکلیں ایک ساتھ سجا دی جاتی ہیں۔ اس ڈھانچے میں گاسکیٹ ، کمپریشن پلیٹیں (متحرک اختتام پلیٹیں ، فکسڈ اینڈ پلیٹیں) ، اور فریم (اوپری اور نچلے گائیڈ سلاخوں ، فرنٹ پلر) شامل ہیں۔ پلیٹوں کو مہر لگا کر گسکیٹ پر مہر لگا کر ، سردی/گرم سیال چینلز کو الگ کرکے رہنمائی کی جاتی ہے۔ سردی/گرم گرمی کا تبادلہ درمیانی ہر چینل کے ذریعے بہتا ہے اور صارف کے لئے مطلوبہ درجہ حرارت کو حاصل کرنے کے لئے الگ الگ پلیٹوں کے ساتھ گرمی کا تبادلہ کرتا ہے۔ ہر بورڈ کے چاروں کونوں پر سوراخ ہوتے ہیں ، جو سیال کے لئے تقسیم اور جمع کرنے والے پائپ تشکیل دینے کے لئے ایک بنڈل میں جمع ہوتے ہیں۔ سردی/گرم میڈیم کے مابین گرمی کے تبادلے کے بعد ، یہ اپنے متعلقہ مجموعہ پائپ سے پیچھے ہٹ جاتا ہے اور اسے ری سائیکل کیا جاتا ہے۔

مصنوعات کے ڈھانچے کا اصول

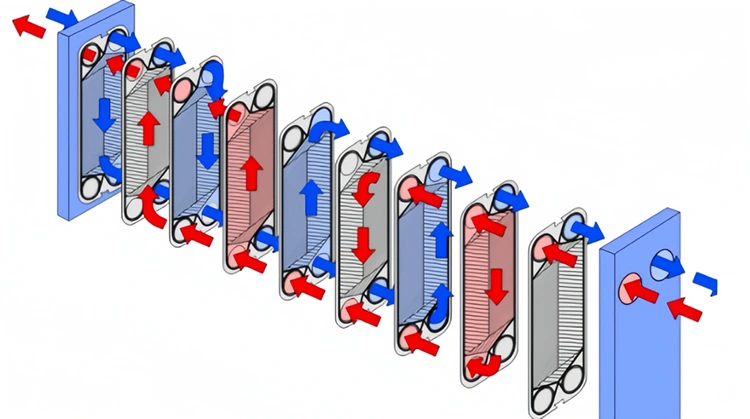

واحد عمل کا ڈھانچہ: صرف 2 پلیٹیں گرمی کی منتقلی نہیں کرتی ہیں - سر اور دم پلیٹیں۔

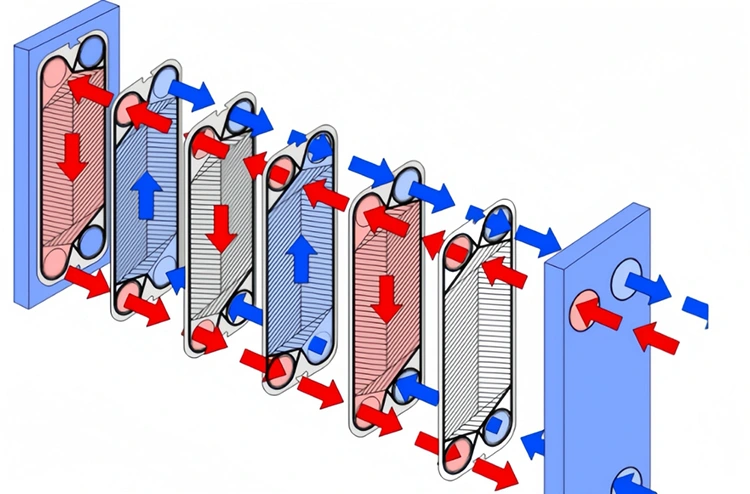

دوہری عمل کا ڈھانچہ: ہر عمل میں 3 پلیٹیں ہوتی ہیں جو گرمی کی منتقلی نہیں کرتی ہیں۔

مصنوعات کی خصوصیات

(1) چھوٹا سائز اور چھوٹے نقش۔

(2) گرمی کی منتقلی کی اعلی کارکردگی ؛

(3) لچکدار اسمبلی ؛

(4) کم دھات کی کھپت ؛

(5) کم گرمی کا نقصان ؛

(6) آسانی سے بے ترکیبی ، صفائی ستھرائی اور بحالی。
